DOBLADO

Es la deformación de láminas alrededor de un determinado ángulo. Los ángulos pueden ser clasificados como abiertos (si son mayores a 90 grados), cerrados (menores a 90°) o rectos. Durante la operación, las fibras externas del material están en tensión, mientras que las interiores están en compresión. El doblado no produce cambios significativos en el espesor de la lámina metálica.

Existen diferentes formas de doblado, las más comunes son: doblado entre dos formas y doblado deslizante.

Doblado entre formas:

En este tipo de doblado, la lámina metálica es deformada entre un punzón en forma de V u otra forma y un dado. Se pueden doblar con este punzón desde ángulos muy obtusos hasta ángulos muy agudos. Esta operación se utiliza generalmente para operaciones de bajo volumen de producción. = (0.57 )( )( ) T ult F S tl k

DOBLADO DESLIZANTE:

En el doblado deslizante, una placa presiona la lámina metálica a la matriz o dado mientras el punzón le ejerce una fuerza que la dobla alrededor del borde del dado.

Este tipo de doblado está limitado para ángulos de 90°.

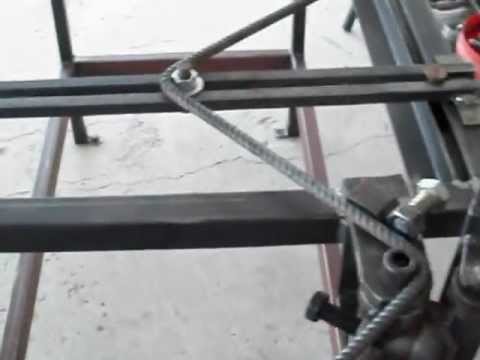

Cuando se remueve la fuerza de doblado, la lámina intenta regenerarse gracias a una propiedad elástica de los metales conocida como memoria, restitución o recuperación. Esta propiedad no sólo se observa en láminas y placas planas, sino también en varillas, alambres y barras con cualquier perfil transversal.

Procedimiento de doblado:

1. Identificar cada una de las partes del dispositivo de doblado.

2. Establecer las funciones de cada uno de los estudiantes.

3. Realizar las mediciones correspondientes al espesor t y longitud L de la

lámina y geometría del dado w.

4. Determinar la resistencia última a la tensión del material.

5. Medir el ángulo de doblado de los dados.

6. Ejecutar el montaje del sistema de doblado, realizando mediciones de tiempo

(tiempo de alistamiento):

7. Utilizar el pin centrador para ubicar el punzón.

8. Colocar el dado alineado con el punzón.

9. Ubicar la lámina a doblar entre el punzón y el dado.

10. Utilizar la prensa para ejercer la presión sobre la lámina, observando la

presión del manómetro.

11. Retirar el montaje y medir el ángulo de doblado de la lámina.
